兩組分動態配氣系統

一、系統名稱：兩組分動態配氣系統

二、系統型號：GDS-D2

三、生產商：

四、用途

該系統是用于配制常溫下是氣態的兩組分標準氣體,可用于非甲烷總烴等標準物質的配制及設備校準等研究。

五、系統構成

★ 兩組分配氣動態配氣系統(標配)

★ LCD 觸摸屏

★ 瓶裝標準氣體

★ 減壓閥(不銹鋼或者銅鍍鎳,此為選配)

六、系統各部分組成如下：

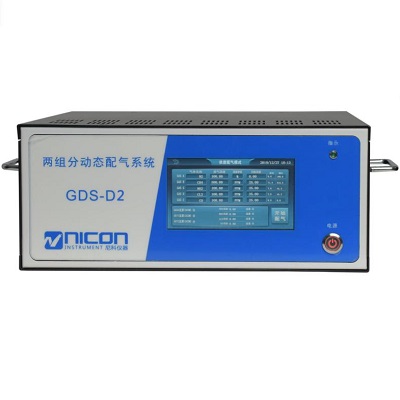

兩組分動態配氣系統

該系統運用目前國際上先進的測量和控制技術，設備穩定可靠，配制精度高。全自動化控制，操作簡單可靠。設備集成在一個機箱內。外觀簡潔，美觀。主要設備包括：操作軟件，LCD 觸摸屏，質量流量控制器，單向閥，截止閥，阻火閥，氣體混合管路等。

該系統配置2 路質量流量控制器，可實現2 個組份氣體混合配比。可以多預留出N 路，以便于以后擴展系統數據庫內有多達五十七種氣體，使用時通過計算機直接調取選擇�；旌蠚怏w最大流量：≈4L/min。配氣通道：2 路，可擴展通道至12 路。

選擇帶加熱器的二氧化碳減壓閥0～0.6MPa。

主要設備清單

1.氣體質量流量控制器

Range1：0.0～3000ml/min

Range2：0.0～500ml/min

精確度：±1.0% FS

響應時間：1…2seconds

重復性：< ±0.2% Rd

量程比：1:50（數字模式為：1:187.5）

泄漏率: tested < 2 x 10-9 mbar l/s He

電源：＋15…24VDC@320mA

壓力靈敏度：0.1% Rd/bar typical N2; 0.01% Rd/bar typical H2

溫度靈敏度：Zero：<0.05% Rd /℃; Span：<0.05%Rd/℃

輸出：4…20mA and RS-232

2. 氣路

整個系統氣路均采用防腐防吸附的316 不銹鋼管或者聚四氟乙烯管,內表面光滑

七、標準配置

GDS-D2 主機

電源線

聚四氟乙烯管

合格證

保修卡

操作說明書

選件

減壓閥

瓶裝標準氣體

鋁質便攜箱
